SERS測定用 Auナノロッドアレイ基板
Wavelet

ラマン散乱光の検出力を増強する基板

特長

    •ラマン散乱光が微弱で検出が難しい物質の検出力を増強するAuナノロッドアレイ基板
    •水溶液や有機溶媒中でも測定が可能です。

機能・性能

Auナノロッドアレイ基板詳細

当社が開発したSERS測定用Auナノロッドアレイ基板は、エッチングやリソグラフィーなどの高価なプロセスを使用せずに 高い再現性が得られる、動的斜め蒸着法により作成しています。

作製された表面は、強い異方性を持った扁長ナノ粒子構造となり、 このAu扁長ナノ粒子を場としたプラズマ共鳴の効果により、吸着した粒子のラマン散乱が増強されます。

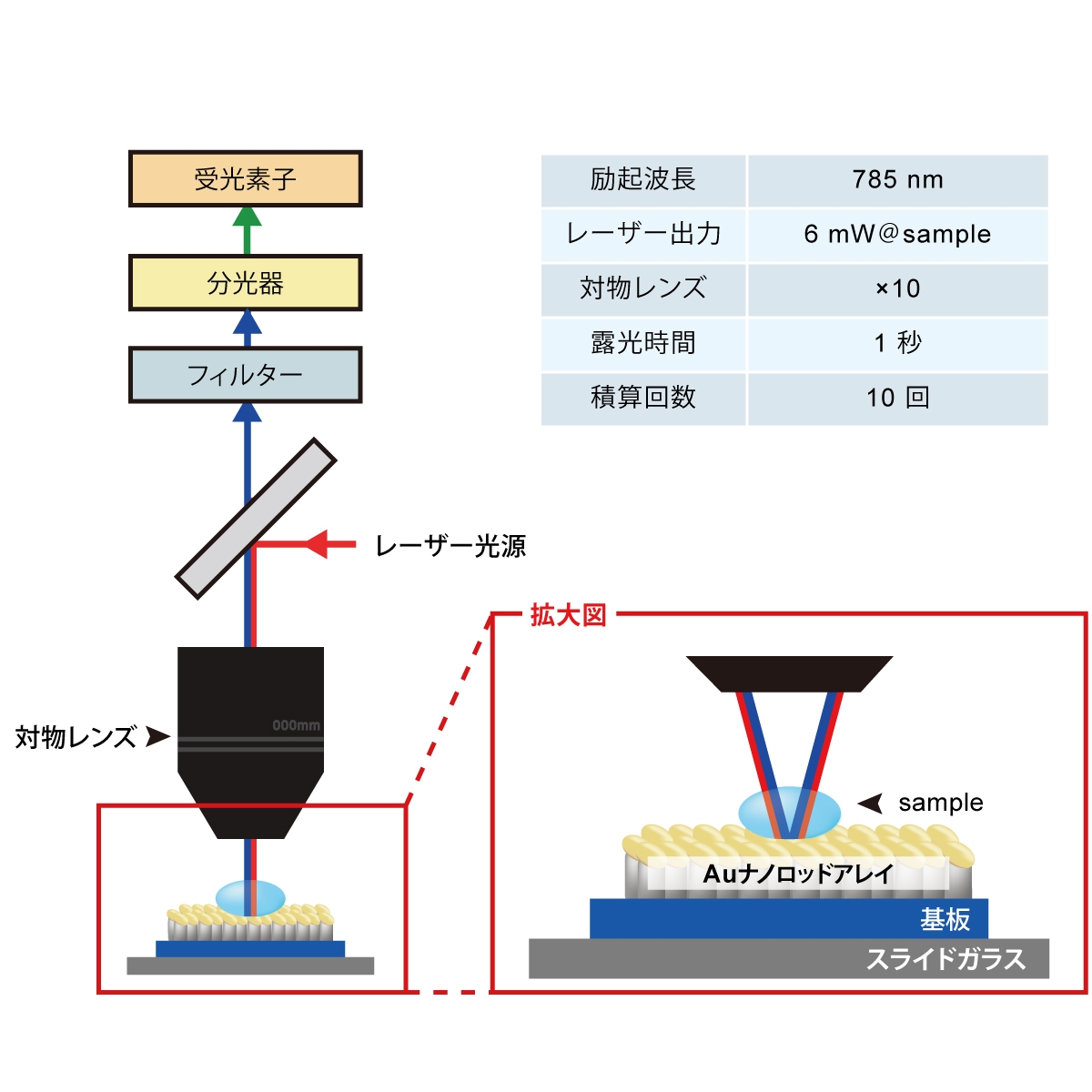

測定方法 既存のラマンシステムで使用が可能

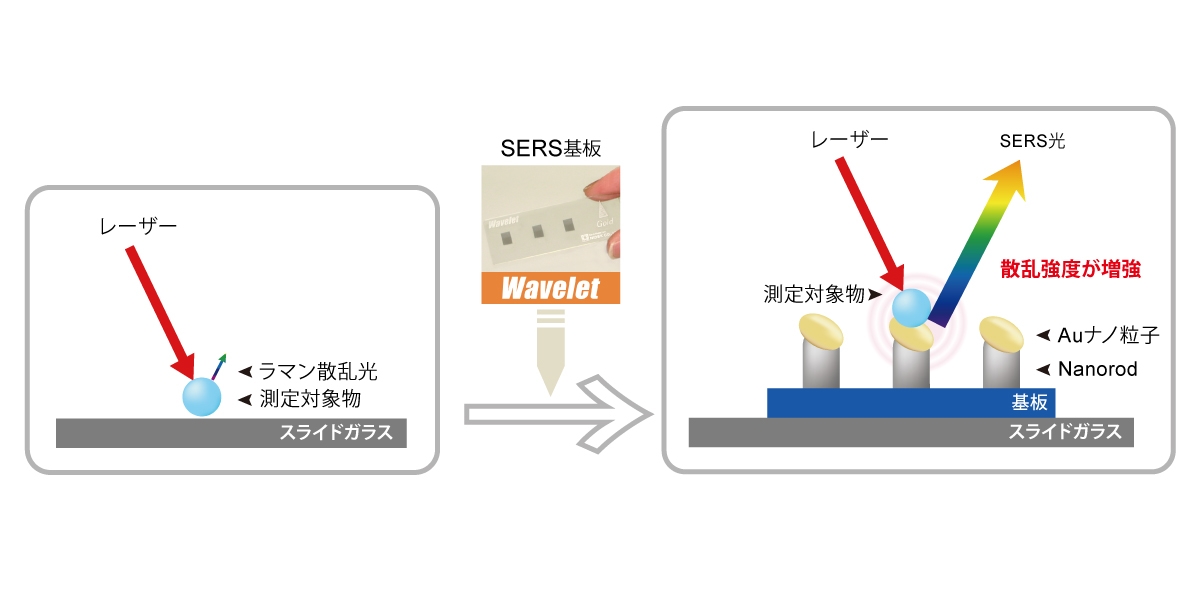

ラマン散乱とSERSのイメージ比較

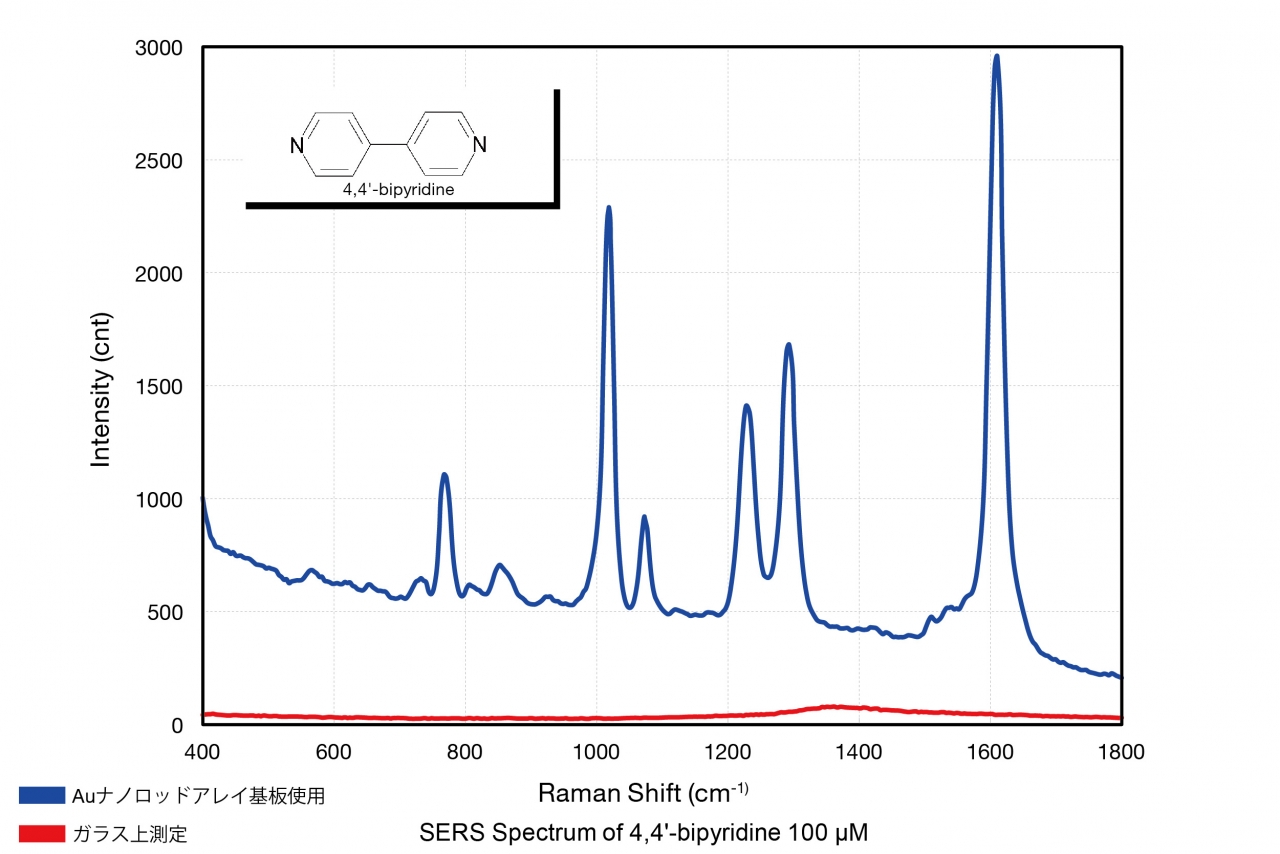

SERS測定結果 Waveletによる増強例
測定試料: 4,4’-ビピリジン水溶液(wet) 100 μM
測定装置: HORIBA JOBIN YVON LabRAM1B
測定波長: 785 nm

Wavelet上とガラス上のスペクトル比較

SERSに適した表面形態

連続2方向斜め蒸着法によって形成したSiO2雛形層のSEM像と各薬品の蒸着方向



資料提供:京都大学大学院 鈴木基史教授

製品仕様
チップサイズ 3.0×4.0、5.0×7.0 mm
プレート式 スライドガラスに搭載
製品外形寸法:76×26 mm
チップ搭載数量 1チップ、3チップ、5チップ
チップ式 チップ単体(専用ケースにての販売)
1ケースチップ数 1チップ~24チップにてご提供
販売価格

プレート式

数量 3.0×4.0 mm 5.0×7.0 mm
1チップ / 1プレート ¥6,600 ¥11,000
3チップ / 1プレート ¥18,480 ¥29,700
5チップ / 1プレート ¥28,600 ラインアップなし



チップ式

数量 3.0×4.0 mm 5.0×7.0 mm
1チップ ¥5,500 ¥9,680



専用ケース(1~24)チップ ¥2,750
送料: ご注文金額が¥11,000未満の場合、一律¥1,650
※表示価格は全て税込となります

製品例

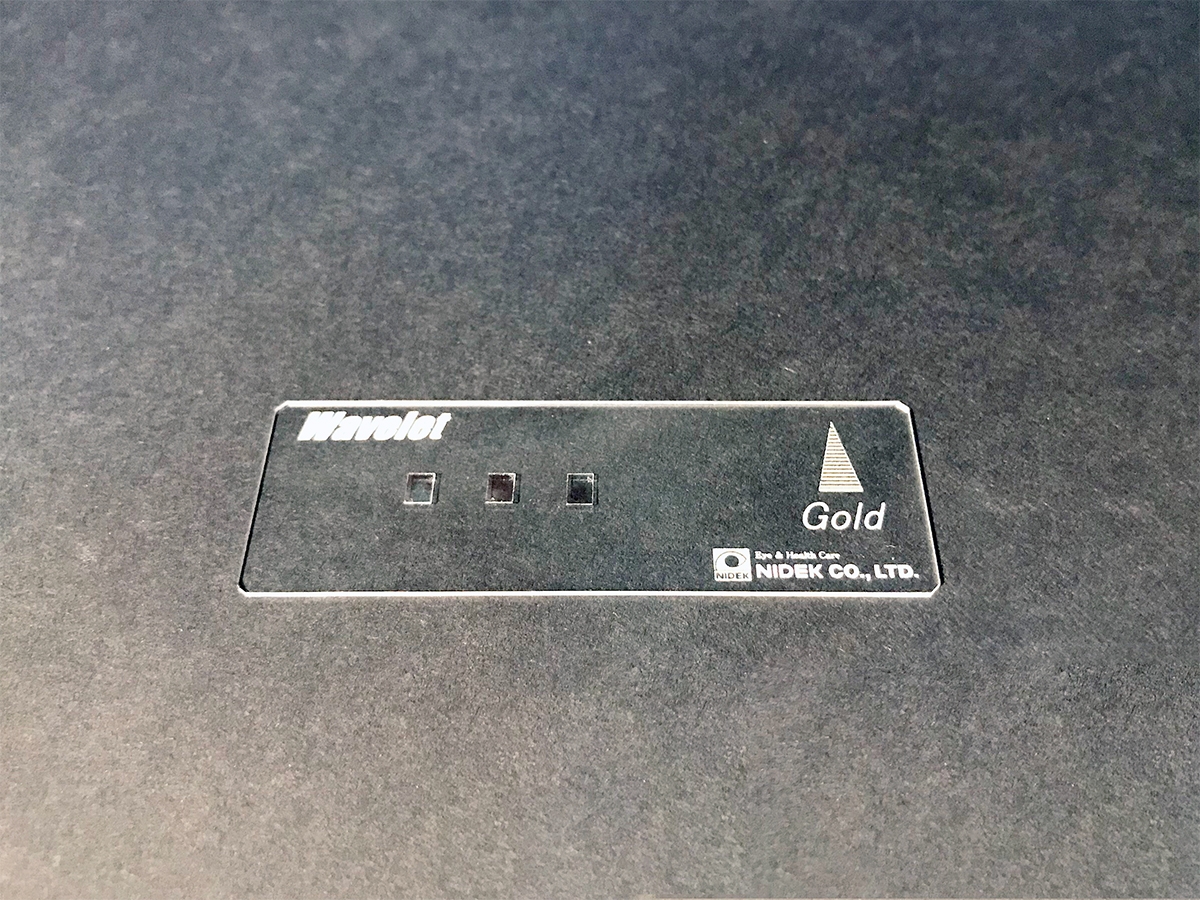

プレート式(5チップ)

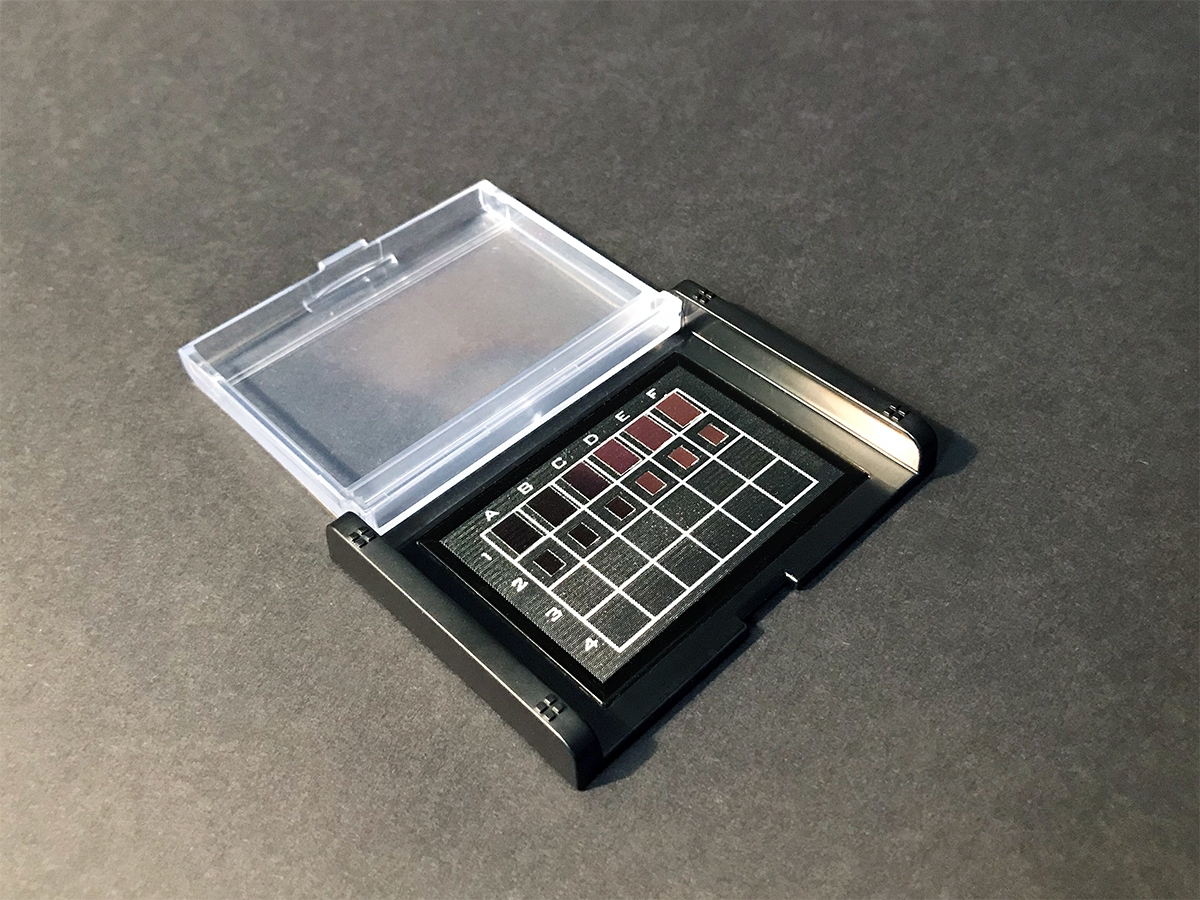

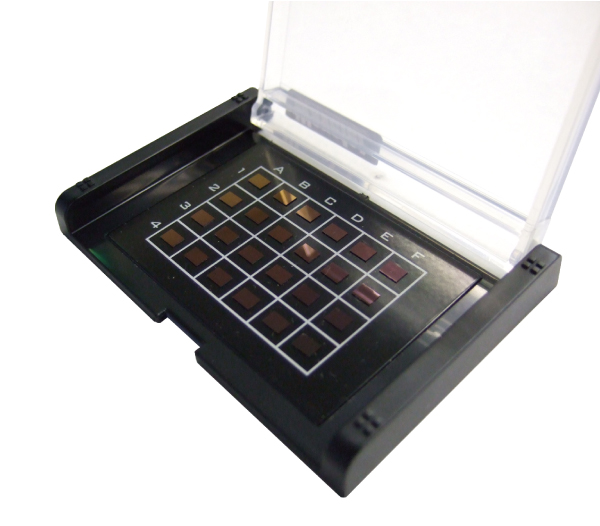

チップ式(専用ケース入り)
